Модули и платы расширения для коммутаторов Huawei: как подобрать
Какие платы бывают в шасси Huawei, как считать фабрики и питание, чем отличаются поколения и что нужно проверить в артикуле до заказа.
Модульные коммутаторы Huawei — S7700, S9700, S12700 и старшие шасси CloudEngine — поставляются как каркас: корпус, шина, слоты. Всё остальное покупается отдельно, и от набора плат зависит и портовая ёмкость, и производительность, и отказоустойчивость.
Спецификация на такой коммутатор — это список из четырёх-шести позиций, где ошибка в любой строке означает, что шасси приедет, а собрать его будет нельзя. Разберём, из чего складывается комплект и на что смотреть при подборе.
Какие платы бывают в шасси
- Управляющие модули. Отвечают за операционную систему, конфигурацию и протоколы маршрутизации. Ставятся парой: при отказе одного второй подхватывает работу без потери трафика.
- Коммутационные фабрики. Обеспечивают полосу между линейными платами. Их число определяет, работают ли платы на полной скорости или с переподпиской.

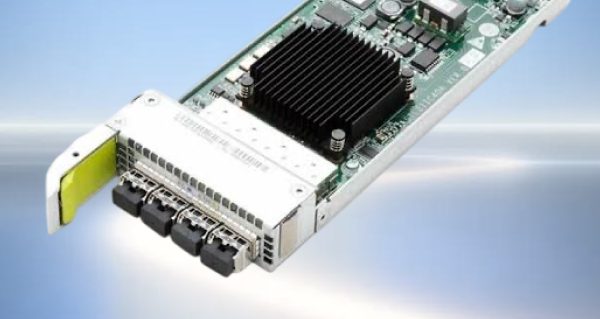

- Линейные платы. Собственно порты: медные, оптические SFP, SFP+, QSFP+ и QSFP28. Различаются числом портов, скоростью и объёмом таблиц.
- Сервисные платы. Межсетевой экран, контроллер беспроводной сети, шифрование, анализ трафика — функции, вынесенные в отдельный модуль.
- Блоки питания и вентиляторные модули. Подбираются под суммарное потребление шасси с учётом питания устройств по кабелю.
Для стоечных коммутаторов серий S5720, S5730 и S6720 набор проще: обычно это модуль аплинка, стековая плата и резервный блок питания. Но и здесь модуль расширения — отдельная позиция, которую регулярно забывают.
Что учитывают при подборе линейных плат
| Параметр | Почему важен | Как проверить |
|---|---|---|
| Совместимость с поколением шасси | платы разных поколений не встают в одно шасси | по таблице совместимости конкретной модели |
| Требуемое число фабрик | на неполном комплекте плата работает не на полной скорости | в описании платы указана нужная конфигурация |
| Объём таблиц MAC и маршрутов | переполнение таблицы ведёт к лавинной рассылке | сравнить с числом устройств в сети с запасом вдвое |
| Потребляемая мощность | определяет число и мощность блоков питания | суммой по всем платам плюс бюджет питания по кабелю |
| Поддержка нужных функций | часть возможностей реализована аппаратно | по описанию платы, а не по описанию шасси |
| Версия прошивки | новая плата может требовать более свежей версии | до заказа, чтобы спланировать обновление |
Порядок сборки спецификации
- Посчитайте порты по скоростям. Отдельно 1 Гбит/с к рабочим местам, отдельно 10 и 25 Гбит/с к серверам, отдельно 40 и 100 Гбит/с на аплинки.
- Добавьте запас 20–30 процентов. Свободный слот дешевле, чем замена шасси через два года.
- Выберите шасси по числу слотов. Учтите, что часть слотов занята управляющими модулями и фабриками.
- Заложите пару управляющих модулей. Один модуль допустим только там, где перерыв в работе сети не критичен.
- Проверьте комплект фабрик. Экономия на фабриках даёт переподписку, которая проявится под нагрузкой, а не при приёмке.
- Посчитайте питание. Суммарная мощность плат плюс бюджет питания подключаемых устройств, плюс резервный блок.
- Добавьте трансиверы и кабели. Ни один модуль не поставляется с оптикой в комплекте.
Бюджет питания по кабелю
Если коммутатор питает телефоны, точки доступа или камеры, расчёт мощности идёт отдельно. Считают не по числу портов, а по фактическому потреблению устройств с запасом: камера с обогревом забирает заметно больше, чем телефон.
На модульных коммутаторах бюджет питания зависит от установленных блоков. Типовая ошибка — поставить платы с поддержкой питания по кабелю на все 48 портов и питание в один блок: суммарной мощности не хватит, часть портов останется без питания, и разбираться в этом придётся уже на объекте.
Как не ошибиться в заказе
- Проверяйте артикул целиком. У Huawei в обозначении зашиты и число портов, и тип разъёма, и наличие питания по кабелю. Разница в одном символе меняет позицию полностью.
- Не смешивайте поколения. Плата от предыдущей серии шасси механически может войти в слот, но опознана не будет.
- Заказывайте заглушки на пустые слоты. Без них нарушается поток воздуха и шасси перегревается.
- Уточняйте лицензии. Часть функций сервисных плат активируется отдельной лицензией.
- Держите запас. Один запасной блок питания и один вентиляторный модуль на объект — минимальный комплект, который экономит сутки простоя.
Что смотреть в каталоге
- модули и платы для коммутаторов Huawei — линейные, управляющие, сервисные;
- комплектующие для коммутаторов — блоки питания, вентиляторы, монтажные комплекты;
- сами шасси и стоечные модели: коммутаторы Huawei, S7700, S9700, S12700 и CloudEngine;
- уровень доступа — S5720, S5730-SI, S6720-EI;
- трансиверы Huawei под нужные скорости и дальности;
- лицензии и программное обеспечение для активации функций;
- сетевое оборудование Huawei целиком, если проект собирается с нуля.
Частые вопросы
Можно ли поставить плату от S7700 в S9700? Нет. Платы совместимы только в пределах указанной производителем линейки шасси.
Сколько фабрик нужно ставить? Столько, сколько указано для выбранных линейных плат в режиме полной скорости. Меньший комплект допустим, если переподписка приемлема.
Обязательны ли два управляющих модуля? Не обязательны технически, но при отказе единственного модуля сеть встанет целиком до замены.
Нужны ли фирменные трансиверы? Коммутатор проверяет идентификатор модуля. Совместимые модули работают, но при обращении в поддержку это может стать поводом для отказа.
Как понять, хватит ли блоков питания? Сложите потребление всех плат и бюджет питания устройств, добавьте 30 процентов запаса и один блок на резерв.
