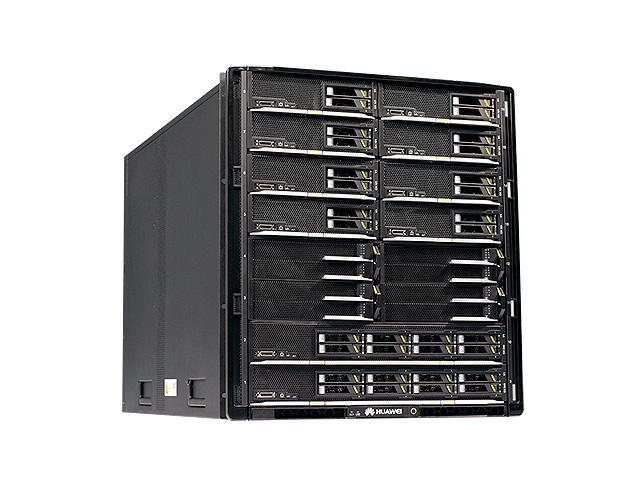

Блейд сервер Huawei E9000
Блейд-система корпоративного уровня Huawei FusionServer E9000 – это решение, которое разработано специально для работы с требовательными современными нагрузками. В состав системы входят модули управления, накопители, а также вычислительные и сетевые ресурсы. Наличие высокопроизводительной вычислительной инфраструктуры сегодня является обязательным требованием для компаний, которые развивают бизнес в цифровом пространстве. При этом лучшим решением является развертывание серверов с конвергентной архитектурой, что позволяет сократить эксплуатационные расходы и максимально эффективно использовать аппаратные ресурсы.
Описание решения
Решение базируется на процессорах Intel Xeon E5/E7 последнего поколения, что гарантирует высочайший уровень быстродействия.
Поддерживается установка слотов расширения I/O для ускорения работы накопителей M.2, SSD NVMe, а также графических процессоров.
Интеллектуальное управление на протяжении всего жизненного цикла сервера позволяет существенно упростить его эксплуатацию и сократить эксплуатационные расходы.
Поддерживается установка 2-х или 4-х сокетных вычислительных модулей. Заказчики могут гибко конфигурировать систему исходя из своих потребностей и бюджета. Кроме этого, поддерживается размещение до 6 плат расширения PCIe, что также увеличивает функциональность сервера.
Аппаратные характеристики решения
- Форм-фактор: 12U.
- Шасси позволяет разместить до 18 модулей половиной ширины или до 8 модулей полной ширины (модули Huawei CX с поддержкой 4 или 8 ядер процессоров Intel Xeon).
- Поддерживается возможность одновременного размещения модулей различных форм-факторов в различных соотношениях.
- Единая система охлаждения и питания с резервируемыми источниками питания и вентиляторами.
Характеристики блейд-системы Huawei E9000
| Блейд-система | FusionServer E9000 |
| Форм-фактор | Высота шасси 12U |
| Разъемы | 16 разъемов 1/2 ширины или 8 разъемов полной ширины |
| Обеспечивает гибкое конфигурирование серверов с разъемами полной и 1/2 ширины | |
| Коммутаторы | 4 разъема для коммутаторов Huawei CX серии обеспечивают пропускную способность соединительной платы до 32 Тбит в секунду |
| Коммутатор CX110 GE : 12 портов GE + 4 порта 10GE в восходящем направлении, 32 порта GE в нисходящем направлении | |
| Коммутатор CX111 GE: 12 портов GE + 4 порта 10GE в восходящем направлении, 32 порта GE в нисходящем направлении | |
| Транзитный модуль CX116 GE: 32 порта GE в восходящем направлении, 32 порта GE в нисходящем направлении | |
| Коммутатор CX210 8G FC: 8 портов 8G FC в восходящем направлении, 16 портов 8G FC в нисходящем направлении | |
| Коммутатор CX220 16G FC: 8 портов 16G FC в восходящем направлении, 16 портов 16G FC в нисходящем направлении | |
| Коммутатор CX310 10 GE: 16 портов 10 GE в восходящем направлении, 32 порта 10 GE в нисходящем направлении | |
| Конвергентный коммутатор CX311 10 GE/FCoE: 16 портов 10 GE + 8 портов 8G FC в восходящем направлении, 32 порта 10 GE в нисходящем направлении | |
| Транзитный модуль CX317 10 GE: 32 порта 10 GE в восходящем направлении, 32 порта 10 GE в нисходящем направлении | |
| Транзитный модуль CX318 10 GE: 32 порта 10 GE в восходящем направлении, 32 порта 10 GE в нисходящем направлении | |
| Коммутатор CX320 10 GE: 8 портов 10 GE + 2 порта 40 GE в восходящем направлении, доступна для выбора гибкая интерфейсная карта, 32 порта 10 GE в нисходящем направлении | |
| Коммутатор CX611 InfiniBand (QDR 40 Гбит/с, FDR 56 Гбит/с): 18 портов QDR/FDR в восходящем направлении, 16 портов QDR/FDR в нисходящем направлении | |
| Коммутатор CX710 40 GE: 8 портов 40 GE в восходящем направлении, 16 портов 40 GE в нисходящем направлении | |
| Многопрофильный Коммутатор CX912, поддержка портов FC: 16 портов 10 GE + 8 портов 8G FC в восходящем направлении, 32 порта 10 GE + 16 портов 8G FC в нисходящем направлении | |
| Многопрофильный Коммутатор CX915: 4 порта 10 GE + 12 портов GE + 8 портов 8G FC в восходящем направлении, 32 порта GE + 16 портов 8G FC в нисходящем направлении | |
| Многопрофильный Коммутатор CX916: 8 портов 10 GE/25 GE + 2 порта 40 GE + 8 портов 16G FC в восходящем направлении, доступна для выбора гибкая интерфейсная карта, 32 порта 10 GE + 16 портов 16G FC в нисходящем направлении | |
| Блоки питания | Блоки питания переменного или постоянного тока: 6 блоков питания переменного тока 3 000 Вт/2 000 Вт или 6 блоков питания постоянного тока 2 500 Вт с возможностью «горячей» замены и резервирования по схеме N+N или N+M |
| Охлаждение | 14 модулей вентиляторов в режиме резервирования N+1 с возможностью горячей замены |
| Управление | Схемой резервирования 1+1 управляет модуль HMM. Поддерживаются стандартные интерфейсы управления типа SNMP и IPMI. Унификация управления вычислительными и коммутационными устройствами достигается благодаря графическому интерфейсу пользователя, порту KVM для управления сервером, виртуальным средствам, SOL, интеллектуальному источнику питания, функции дистанционного управления и мониторинга оборудования, а также сохранения данных об энергопотреблении. |
| Среди дополнительных функций, которые оптимизируют управление — управление каскадно подключенными полками, графические средства конфигурирования сети, вычисления без сохранения состояния. | |
| Электропитание | 110 В/220 В переменного тока или -48 В постоянного тока |
| Температура эксплуатации | От 5°C до 40°C |
| Размеры | Высота: 530 мм |
| Ширина: 442 мм | |
| Глубина: 840 мм |
Блейд-система Huawei FusionServer E9000 представляют собой разновидность уникального оборудования. Его характеризует низкое потребление энергии, значительная скорость при проведении вычислений и потенциал масштабирования. В последнем случае имеет место возможность смены конфигурации, что позволяет адаптироваться к сетевым изменениям. В основу блейд-серверов легли мощные процессоры и оперативная память, представленная модулями DDR-3. Наличие слотов DIMM в количестве 32 или 48 шт. позволяет поддерживать систему на нужном уровне. Вместе с тем здесь производитель представил уникальную технологию, которая распределяет электроэнергию по мере необходимости, что существенно снижает ее расход. В итоге серверы демонстрируют уникальные показатели работоспособности при существенном снижении расходов на эксплуатацию.
