Модульные коммутаторы Huawei S7700, S9700 и S12700: ядро сети на шасси
Шасси наращивается платами и живёт 7-10 лет, но стоит дороже стека при равном числе портов. Разбираем отличия трёх серий, расчёт слотов, фабрик и питания и границу, за которой шасси начинает выигрывать у стека.

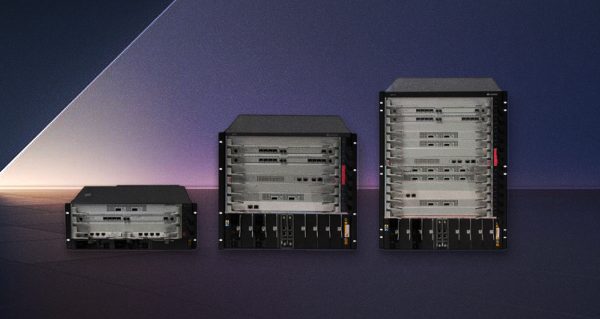

Модульный коммутатор — это шасси, в которое ставятся платы: управляющие модули, интерфейсные платы, коммутационные фабрики, блоки питания и вентиляторные полки. У Huawei к этому классу относятся серии S7700, S9700 и S12700. В отличие от коммутатора с фиксированным набором портов, шасси наращивается платами и переживает несколько поколений интерфейсов.
Ставят такие устройства в ядро сети предприятия и в узлы агрегации крупных зданий. Разберём, чем отличаются три серии, как считать число слотов и когда шасси действительно нужно, а когда переплата не окупится.
Чем отличаются три серии
| Серия | Слоты под платы | Типовое место в сети | Особенность |
|---|---|---|---|
| S7700 | 4, 6 или 12 | агрегация здания, ядро средней сети | оптимальное соотношение цены и плотности |
| S9700 | 3, 7 или 12 | ядро корпоративной сети | выше пропускная способность фабрики |
| S12700 | 4, 8 или 12 | ядро с программируемой обработкой | платформа с гибкой обработкой пакетов, поддержка сценариев кампусной сети |
Число в названии модели после серии указывает на количество слотов: S7706 — шесть слотов под интерфейсные платы, S9712 — двенадцать. Из общего числа слотов один или два всегда занимают управляющие модули, поэтому под порты остаётся меньше, чем указано в маркировке. Актуальные позиции по каждой серии — в разделах S7700, S9700 и S12700.
Как считать конфигурацию шасси
- Порты доступа. Сколько линий приходит в узел от коммутаторов доступа и серверов. Делите на плотность платы: 24, 48 портов на плату для гигабита, 8–24 для десяти гигабит.
- Аплинки. Каналы на другой узел ядра и на границу сети. Резервируются всегда — минимум два независимых пути.
- Управляющие модули. Один для базовой конфигурации, два для резервирования. Второй модуль нужен, если сеть не переживает несколько минут простоя при перезагрузке.
- Коммутационные фабрики. Их число определяет пропускную способность между платами. Неполный комплект фабрик снижает суммарную полосу — проверяйте это до заказа, а не после.
- Питание. Блоки резервируются по схеме N+1 или N+N. При полной набивке платами 10G потребление шасси доходит до 3–5 кВт, и это влияет на подбор питания стойки.
- Свободные слоты. Минимум один. Шасси покупается на 7–10 лет, и без свободного слота вся идея модульности теряет смысл.
Когда шасси нужно, а когда нет
Модульный коммутатор дороже стека из устройств с фиксированной конфигурацией при равном числе портов. Его берут ради других свойств:
- Резервирование внутри одного устройства. Два управляющих модуля, несколько фабрик и блоков питания — отказ любого элемента не роняет узел.
- Замена платы без остановки. Интерфейсные платы, блоки питания и вентиляторные полки меняются на работающем шасси.
- Разнородные интерфейсы. В одном шасси одновременно живут медные гигабитные порты, оптика 10G и аплинки 40G или 100G.
- Долгий срок службы. Порты обновляются заменой плат, а не заменой всего устройства.
Если узлу нужно 48–96 портов без жёстких требований к отказоустойчивости, стек из S6720-EI или S5720 обойдётся дешевле и займёт меньше места. Граница проходит примерно там, где появляется требование не терять узел при отказе одного блока.
Кампусное ядро или дата-центр
Серия S — это кампусная сеть: офисы, здания, кампусы предприятий, где важна работа с VLAN, маршрутизацией и политиками доступа. Для дата-центра у Huawei отдельная линейка — CloudEngine, построенная под другую топологию трафика: там преобладает обмен между серверами, а не между пользователем и сервером.
Практический признак: если в узле стоят стойки с серверами и нужны фабрики без блокировок с низкой задержкой — это CloudEngine. Если узел собирает этажные коммутаторы здания — это S7700 или S9700. Общий обзор всей линейки собран в разделе коммутаторов Huawei.
Что заказывается вместе с шасси
| Позиция | Что учесть | Раздел каталога |
|---|---|---|
| Интерфейсные платы | совместимость с конкретной серией шасси | модули для коммутаторов |
| Оптические модули | прошивка под платформу, дальность по трассе | трансиверы Huawei |
| Кабели и шнуры | тип разъёма, длина, DAC для коротких линков | кабели Huawei |
| Монтажные комплекты | глубина стойки, вес шасси в полной набивке | комплекты для монтажа |
| Запасные модули | управляющий модуль и блок питания в ЗИП | модули |
Отдельно обратите внимание на вес и глубину: шасси на 12 слотов в полной набивке весит свыше 100 кг и требует стойки соответствующей глубины с усиленными направляющими. Монтаж выполняется вдвоём и до установки плат.
Частые вопросы
Можно ли поставить в S9700 платы от S7700? Нет. Интерфейсные платы привязаны к серии шасси; совместимость проверяется по матрице конкретной модели, включая ревизию платы.
Обязателен ли второй управляющий модуль? Для ядра сети — да. Без него плановое обновление прошивки означает полную остановку узла на несколько минут, а отказ модуля — до приезда специалиста с заменой.
Как понять, хватит ли фабрик? Считается суммарная полоса всех интерфейсных плат и сравнивается с полосой установленных фабрик. Неполный комплект допустим, если платы заполнены не целиком.
Можно ли объединить два шасси в стек? Кластеризация поддерживается: два шасси работают как одно логическое устройство, что упрощает построение отказоустойчивого ядра и агрегированных каналов до нижних уровней.
Что дешевле — шасси или два стековых коммутатора? До 96 портов почти всегда стек. Шасси начинает выигрывать на большем числе портов, при разнородных интерфейсах и при жёстких требованиях к резервированию.
Как долго поставляются платы? Ходовые позиции есть на складе, специфические платы и модули заказываются под проект. Комплект ЗИП по критичным модулям стоит закладывать сразу.
Соберём конфигурацию шасси под вашу сеть
Пришлите топологию узла, число и тип портов, требования к резервированию и планы по росту на sale@huawei.net.ru. Подберём шасси S7700, S9700 или S12700 с полным комплектом плат, трансиверов и кабелей.
