Блоки питания для серверов Huawei — подбор по шасси и нагрузке
Как подобрать блок питания сервера Huawei по форм-фактору шасси, типу входного напряжения и бюджету мощности, и что проверить при резервировании.
Блок питания сервера подбирается по трём параметрам одновременно: по мощности, по посадочному месту в конкретном шасси и по типу входного напряжения. Совпадение мощности при несовпадении форм-фактора означает, что модуль просто не встанет, а совпадение форм-фактора при неверном входе — что он не запустится в имеющейся стойке.
Разберём, как подобрать блок питания для сервера Huawei, что учитывать при резервировании и когда мощности перестаёт хватать после модернизации.
Форм-фактор определяется шасси
Блоки питания серверов Huawei не универсальны между линейками. Стоечные платформы разных поколений используют разные модули, а блейд-шасси питаются от собственных модулей, установленных в корзину, — отдельные серверные лезвия своих блоков питания не имеют вовсе.

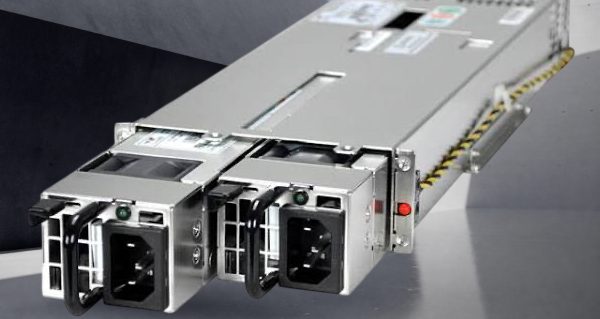

- Стоечные серверы — модуль устанавливается в отсек с горячей заменой в задней части корпуса.
- Блейд-системы — модули стоят в шасси и питают все лезвия сразу, мощность считается на корзину целиком.
- Системы хранения — модули питания контроллерных блоков и полок подбираются по модели массива.
Практическое следствие: подбор всегда начинается с точной модели шасси и её поколения, а не с требуемых ватт.
Сравнение вариантов питания
| Тип входа | Где применяется | Что требуется в стойке | Особенности |
|---|---|---|---|
| Переменный ток 220 В | большинство серверных помещений | обычный блок распределения питания | самый распространённый вариант поставки |
| Переменный ток 380 В, три фазы | плотные стойки высокой мощности | трёхфазный ввод и распределитель | снижает ток на ввод при той же мощности |
| Постоянный ток | телекоммуникационные объекты | система постоянного тока и распределение | модули не взаимозаменяемы с вариантами на переменный ток |
| Модуль блейд-шасси | корзины E9000 и аналогичные | ввод по спецификации шасси | мощность считается на всю корзину с учётом заполнения лезвиями |
Как считается требуемая мощность
Паспортная мощность блока питания — это его предел, а не рабочая точка. Расчёт ведут от фактической конфигурации сервера и добавляют запас на дальнейшее наращивание.
- Процессоры — основная переменная: разница между младшей и старшей моделью в линейке может составлять больше сотни ватт на сокет.
- Модули памяти — вклад небольшой на модуль, но заметный при полном заполнении слотов.
- Накопители — механические диски дают ощутимый пусковой ток при одновременном запуске, что учитывается отдельно от рабочего потребления.
- Платы расширения — сетевые адаптеры, контроллеры и особенно вычислительные ускорители способны удвоить потребление узла.
- Вентиляторы — на повышенной температуре в помещении выходят на максимальные обороты и добавляют к потреблению узла.
Устойчивая работа блока питания в области, близкой к предельной мощности, снижает его ресурс и уводит из зоны наилучшего коэффициента полезного действия. Разумный ориентир — рабочая нагрузка в диапазоне 40–70 % от номинала.
Резервирование и схема подключения
Резервирование по схеме «один плюс один» означает, что каждый из двух модулей способен в одиночку питать сервер при полной конфигурации. Если суммарная мощность двух блоков нужна для работы узла, резервирования фактически нет: отказ одного модуля приведёт к отключению сервера под нагрузкой.
Два модуля подключают к разным вводам стойки, а при наличии источника бесперебойного питания — так, чтобы отказ одного луча питания не снял оба ввода. Одинаковость модулей обязательна: смешение блоков разной мощности или разных ревизий в одном сервере приводит к отказу от режима резервирования и к сообщениям системы управления.
Когда мощности перестаёт хватать
Чаще всего вопрос возникает не при покупке, а при модернизации: в сервер добавляют процессоры, диски или платы расширения, а блоки питания остаются прежние. Признаки нехватки — предупреждения системы управления о превышении бюджета питания, автоматическое ограничение производительности процессоров и отказ включения части плат расширения.
Перед модернизацией сервера пересчитывают бюджет питания на целевую конфигурацию и проверяют, поддерживает ли шасси модули большей мощности. Часть платформ ограничена по максимальной мощности модуля — в этом случае вариантом остаётся перенос нагрузки на другую платформу.
Что прислать для подбора
- Точную модель сервера или шасси и её поколение.
- Артикул установленных блоков питания, если модули меняются или добавляются.
- Конфигурацию узла: процессоры, число модулей памяти, накопители, платы расширения.
- Тип питания в стойке: однофазный, трёхфазный или постоянный ток.
Частые вопросы
Можно ли поставить в сервер блоки разной мощности? Нет. В пределах одного сервера модули должны быть одинаковыми, иначе режим резервирования не работает.
Подойдёт ли блок питания от сервера предыдущего поколения? Как правило, нет. Посадочное место, разъём и управляющий интерфейс между поколениями различаются, совместимость проверяется по артикулу.
Нужен ли запас мощности, если конфигурация не будет меняться? Запас нужен в любом случае: он покрывает пусковые токи накопителей и работу вентиляторов на максимальных оборотах в жару.
Можно ли менять модуль без остановки сервера? В резервированной схеме — да, модули поддерживают горячую замену. При единственном установленном блоке замена требует остановки узла.
Что мы поставляем
В каталоге собраны блоки питания для серверов, модули питания для систем хранения, источники бесперебойного питания с силовыми модулями и батарейными модулями, а также кабели для сборки схемы питания стойки.
Пришлите модель шасси и конфигурацию узла на sale@huawei.net.ru — посчитаем бюджет питания, подберём модули по посадочному месту и типу ввода и проверим схему резервирования.
