Когда шасси Huawei E9000 или E6000 выгоднее стоечных серверов
С какого числа узлов блейд-шасси окупает себя, что даёт общая инфраструктура питания и охлаждения, чем приходится платить за плотность и какие вычислительные узлы доступны для E9000.

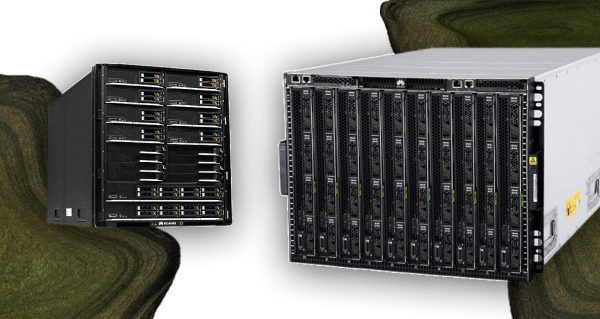

Блейд-серверы Huawei — это шасси высотой 6–12 юнитов, в которое устанавливается от восьми до шестнадцати вычислительных узлов. Питание, охлаждение, коммутация и управление у них общие, а сами узлы представляют собой платы без собственных блоков питания и вентиляторов.
Основные платформы — E9000 на шестнадцать половинных узлов и более компактная E6000. Вопрос, который решается при выборе между шасси и набором обычных стоечных машин, звучит просто: с какого количества серверов общая инфраструктура начинает окупать стоимость самого шасси. Разберём, где эта граница проходит.
Что даёт шасси
- Плотность. Шестнадцать двухпроцессорных узлов в 12U против шестнадцати стоечных серверов в 16–32U. В арендованной стойке разница переводится напрямую в деньги.
- Кабельное хозяйство. У шестнадцати стоечных серверов — от 60 до 100 кабелей питания и сети. У шасси — четыре-шесть силовых вводов и несколько аплинков от встроенных коммутационных модулей. Это не эстетика: меньше кабелей означает меньше ошибок при обслуживании.
- Питание и охлаждение. Общие блоки питания работают в оптимальной точке нагрузки, а не по одному на сервер с загрузкой 20 %. Вентиляторы шасси эффективнее набора мелких вентиляторов в отдельных корпусах.
- Управление. Один интерфейс на всё шасси: инвентаризация, обновление прошивок, развёртывание, мониторинг. При десятках узлов это экономит рабочее время.
- Скорость ввода узла. Новый вычислительный узел вставляется в свободный слот и включается: стойку не переразводят, коммутатор не перенастраивают.
Чем приходится платить
- Порог входа. Шасси с блоками питания, вентиляторами и коммутационными модулями стоит денег до того, как в него вставлен первый узел. При трёх-четырёх серверах это невыгодно.
- Привязка к платформе. Узлы одного вендора не встают в шасси другого. Обновление платформы через 5–7 лет — это замена всей конструкции целиком.
- Ограничение по дискам. В половинный узел помещается два-четыре накопителя. Сервер с двенадцатью дисками в блейд-форме не собрать — под хранение нужна внешняя система хранения.
- Ограничение по картам расширения. Слотов меньше, чем в стоечном сервере, и они особого форм-фактора. Полноразмерный ускоритель в половинный узел не поставить.
- Общая точка отказа. Отказ шасси теоретически затрагивает все узлы. На практике питание, вентиляторы и коммутационные модули резервируются, а сама объединительная плата — пассивная и отказывает крайне редко.
- Электропитание и вес. Полностью заполненное шасси — это 5–8 кВт в 12 юнитах и несколько сотен килограммов. Не каждая серверная это переварит без переделки.
Сравнение с стоечной схемой
| Критерий | Блейд-шасси | Стоечные серверы |
|---|---|---|
| Порог окупаемости | от 8–10 узлов | выгодно от 1 сервера |
| Плотность на юнит | Высокая | Средняя |
| Дисков на узел | 2–4 | 8–24 |
| Карты расширения | Мезонинные, ограниченно | Полноразмерные слоты |
| Кабелей на 16 серверов | около 10 | 60–100 |
| Гибкость смены вендора | Низкая | Высокая |
| Управление | Единая точка | По одному устройству |
Когда шасси — правильный выбор
- Ферма виртуализации. Классический сценарий: много одинаковых узлов с процессорами и памятью, диски вынесены на систему хранения. Именно под это блейд и проектировался.
- Плотная стойка в арендованном зале. Когда за юниты платят помесячно, компактность окупается быстро.
- Регулярный рост. Если планируется добавлять серверы по два-три в год, шасси с запасом слотов сильно упрощает эти шаги.
- Однотипные узлы. Шестнадцать одинаковых машин под кластер — идеальный случай. Разнородные задачи с разными требованиями к дискам и картам расширения — плохой.
- Ограниченный штат обслуживания. Единое управление и меньше физических операций — там, где администратор один на всю инфраструктуру, это решает.
И наоборот: под файловый сервер, сервер резервного копирования или узел с несколькими ускорителями берут стоечную машину — 2288H V5, 1288H V5 и подобные. Смешанная схема, где ферма виртуализации живёт в шасси, а специализированные роли — на отдельных серверах, встречается чаще, чем чистые варианты.
Вычислительные узлы и наполнение
Под E9000 доступны узлы разной ширины и назначения: CH121 V5 — половинной ширины, двухпроцессорный, базовый вариант под виртуализацию; CH121L V5 — с расширенной дисковой подсистемой; CH242 V5 — полной ширины, под задачи, которым нужно больше памяти и слотов. Полный перечень доступных плат смотрят в разделе вычислительных узлов.
- Память. Планки те же, что и в стоечных серверах, из раздела комплектующих. Заполнять каналы нужно симметрично — иначе теряется пропускная способность.
- Диски. Накопители малого форм-фактора; при загрузке с внешнего хранилища локальные диски нужны только под гипервизор.
- Сеть. Мезонинные карты узла соединяются с коммутационными модулями шасси. Схема аплинков продумывается заранее: переразвести её потом можно только вместе с заменой модулей.
- Питание шасси. Блоки питания подбираются под фактическое заполнение с резервированием, а не «по максимуму».
Отдельно стоит упомянуть готовые комплексы FusionCube: это шасси, узлы, хранение и программная часть, поставляемые как единое решение. Вариант для тех, кому нужен результат, а не конструктор.
Частые вопросы
С какого числа серверов шасси выгоднее? Ориентир — восемь-десять однотипных узлов. Меньше — дешевле стоечные машины, больше — экономия на инфраструктуре и обслуживании начинает работать.
Что будет при отказе шасси? Питание, вентиляторы и коммутационные модули дублируются, отказ любого из них узлы не останавливает. Пассивная объединительная плата — самый надёжный элемент конструкции, но именно поэтому критичные сервисы разносят по двум шасси.
Можно ли поставить в узел ускоритель? Только в специализированные узлы и в ограниченном формате. Если нужны полноразмерные ускорители, правильнее взять стоечный сервер серии X — например, X6000 или X6800.
Как быть с хранением? Локальных дисков в узлах хватает только под гипервизор. Данные держат на внешней системе хранения, подключённой через встроенные коммутационные модули шасси.
Насколько сложно расширять? Добавление узла — это установка платы в свободный слот и настройка профиля в системе управления. Физических работ в стойке при этом нет.
Что делать со старым шасси при обновлении? Узлы новых поколений в старое шасси обычно не встают. Практика — держать два поколения параллельно, постепенно переводя нагрузку, а старое шасси доживать под некритичными задачами.
