ИБП Huawei UPS5000: расчёт мощности и времени автономии

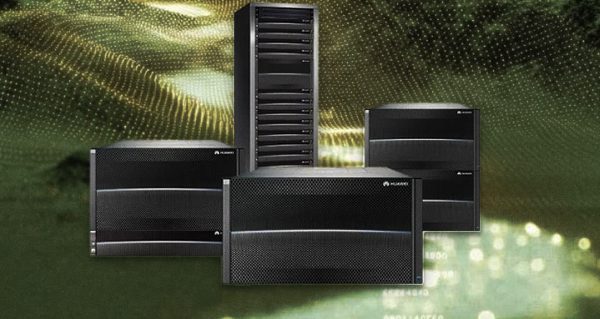

Huawei UPS5000 — линейка модульных источников бесперебойного питания мощностью от 25 до 800 кВА, рассчитанных на серверные комнаты и центры обработки данных. Модульность здесь означает, что мощность набирается силовыми модулями по 25, 30, 40 или 50 кВт в общем шкафу: систему можно нарастить под выросшую нагрузку без замены оборудования и зарезервировать по схеме N+1 одним лишним модулем.

Разберём, как посчитать требуемую мощность и время автономии, чем модульное исполнение отличается от моноблочного, сколько на самом деле держит батарейный массив и что заказывать вместе с источником.

Как считать мощность

1. Соберите фактическую нагрузку. Не по наклейкам блоков питания, а по реальному потреблению: серверы в работе потребляют 40–60 % от паспортного максимума блоков.
2. Переведите в киловольт-амперы. Современное оборудование имеет коэффициент мощности близкий к единице, поэтому кВт и кВА практически совпадают. У ИБП линейки UPS5000 выходной коэффициент мощности равен 1,0, и запас на пересчёт не нужен.
3. Заложите резерв на развитие. Обычно 30–40 % на трёхлетний горизонт. Для модульной системы резерв закладывается местом в шкафу, а не сразу купленными модулями — это и есть основная экономия.
4. Добавьте модуль на резервирование. Схема N+1 означает, что при отказе одного силового модуля остальные тянут полную нагрузку. Без этого отказ модуля переводит систему на байпас.
5. Проверьте нагрузку охлаждения. Кондиционеры машинного зала часто питают отдельно, но если они на ИБП — их пусковые токи считаются отдельно.
6. Не берите ИБП «впритык». Работа около 100 % нагрузки исключает резервирование и ускоряет старение. Комфортная зона — 40–70 % номинала.

Линейки Huawei и их применение

Модульное исполнение выигрывает не только масштабируемостью. Отказавший силовой модуль меняется за минуты без остановки системы, тогда как ремонт моноблочного источника означает перевод нагрузки на байпас и работу без защиты на всё время работ. Обратная сторона — цена за киловатт на малых мощностях у моноблока ниже, поэтому для одиночного шкафа UPS2000 остаётся разумнее.

Автономия: сколько на самом деле держит батарея

Время автономии определяется ёмкостью батарейного массива, но зависимость нелинейная. Батарея, разряжаемая быстро, отдаёт заметно меньше номинальной ёмкости: массив, рассчитанный на два часа при четверти нагрузки, при полной нагрузке даст не полчаса, а пятнадцать-двадцать минут. Поэтому автономия считается по разрядным таблицам производителя для конкретного тока, а не делением ампер-часов на амперы.

• Определите задачу автономии. Пять-десять минут — это перекрытие провала до запуска дизель-генератора. Тридцать минут и больше — корректное завершение работы систем без генератора.
• Считайте по фактической нагрузке. При нагрузке 40 % массив держит намного дольше, чем при 90 %, и это стоит учитывать при выборе между двумя стойками батарей и одной.
• Учтите старение. К концу срока службы ёмкость падает до 80 % — расчёт ведётся по этому значению, иначе через три года автономии не хватит.
• Температура важнее, чем кажется. Каждые 10 °C сверх 25 °C сокращают срок службы свинцово-кислотных батарей примерно вдвое.
• Литиевые массивы служат дольше. Больше циклов, меньше вес и место, выше рабочая температура, но выше и стартовая цена. Выбор идёт по сроку владения площадкой.
• Батареи заказываются комплектом. Батарейные модули подбираются под конкретную модель источника: напряжение шины и алгоритм заряда у линеек различаются.

Что заказывать вместе с источником

Источник бесперебойного питания редко покупается один. Вместе с ним нужны силовые и управляющие модули под целевую мощность, батарейные шкафы или стойки, кабели подключения и комплектующие — платы мониторинга, датчики температуры, комплекты параллельной работы. Отдельно проверяется распределение: от ИБП до стоек идёт щит с автоматами, а внутри стойки — блоки распределения питания с двумя вводами на каждую сторону.

Мониторинг закладывается сразу. Плата сетевого управления отдаёт данные в систему наблюдения, и без неё о разряженной батарее узнают в момент отключения городского питания. Логика простая: ИБП защищает системы хранения и серверы, а мониторинг защищает сам ИБП.

Эксплуатация

• Тест автономии раз в год. Под контролируемой нагрузкой, в согласованное окно. Проверка в момент реальной аварии — не проверка, а лотерея.
• Замена батарей по сроку, а не по факту отказа. Свинцово-кислотные массивы меняются через 4–6 лет; отдельные ослабшие блоки тянут за собой всю цепочку.
• Чистка фильтров и проверка вентиляторов. Перегрев силовых модулей — вторая по частоте причина внеплановых отключений после батарей.
• Проверка байпаса. Ручной сервисный байпас должен быть доступен и промаркирован: в аварийной ситуации искать схему некогда.
• Журнал событий. Просадки входного напряжения и переходы на батарею фиксируются — по этой статистике видно, нужна ли площадке дополнительная стабилизация.

Частые вопросы

Можно ли нарастить мощность позже? В модульной системе — да, добавлением силовых модулей до предела шкафа. Поэтому шкаф выбирается сразу с запасом посадочных мест.

Нужен ли ИБП, если есть дизель-генератор? Обязательно. Генератор запускается и принимает нагрузку за десятки секунд, а оборудование отключается за миллисекунды.

Что даёт двойное преобразование? Полную развязку нагрузки от входной сети: искажения и просадки не доходят до оборудования. Для серверной это единственный правильный режим.

Можно ли ставить батареи в машинном зале? Литиевые — да, свинцово-кислотные требуют отдельного помещения с вентиляцией по нормам. Это учитывается при планировке площадки.

Как подключить нагрузку с одним блоком питания? Через статический переключатель ввода, иначе одна сторона распределения становится единственной точкой отказа для такого устройства.

Сколько ИБП можно объединить параллельно? Линейка UPS5000 допускает параллельную работу нескольких систем для наращивания мощности и резервирования; конкретное число зависит от модели и комплекта параллельной работы.

Посчитаем электропитание вашей серверной

Пришлите перечень оборудования с потреблением, требуемое время автономии, наличие генератора и условия помещения на sale@huawei.net.ru. Подберём источник бесперебойного питания нужной мощности с резервированием, посчитаем батарейный массив по разрядным таблицам и укомплектуем систему модулями и кабельной частью.
